在石英晶振這個大類中雖說現在主流是貼片晶振，但仍不可否認那些插件音叉晶振曾經的輝煌，有些現在依舊在SMD晶振的大流中屹立不倒。這里透露一個小秘密好了，其實大家經常購買的49SMD晶振和49S音叉晶振是同一個，49SMD是由49S音叉晶振直接彎角加工而成的，也就是說實際上并沒有什么49SMD晶振，一直大都是49S音叉晶振，因此我們一般業務人員常常戲稱它為假貼片晶振。
    當你了解到49SMD和49S音叉晶振是同一體后，你應該就能明白為什么能使用49SMD晶振的地方就可以使用49S音叉晶振，反之亦然了。好了，接下來給大家匯總一下這顆集SMD貼片和DIP插件于一體的石英晶振的應用指南吧。     石英晶振主要用于頻率控制和頻率選擇電路。本指南有助于確保不出現性能不滿意、成本不合適及可用性不良等現象。
    振動模式與頻率關系
    基頻 1～35MHz
    3次泛音 10～75MHz
    5次泛音 50～150MHz
    7次泛音 100～200MHz
    9次泛音 150～250MHz
    負載電容的選擇
    晶體工作在基頻時，其負載電容的標準值為20PF、30PF、50PF、100PF。
    而泛音晶體經常工作在串聯諧振，在使用負載電容的地方，其負載電容值應從下列標準值中選擇：8PF、12PF、15PF、20PF、30PF。     負載電容與頻率牽引
    在許多應用中，都有用一負載電抗元件來牽引晶振頻率的要求，這在鎖相環回路及調頻應用中非常必要，大多數情況下，這個負載電抗呈容性，當該電容值為CL時，則相對負載諧振頻率偏移量為：DL=C1/[2（C0+CL）]。而以CL作為可調元件由DL1調至DL2時。
    石英晶體根據其外型結構不同可分為HC-49U、HC-49U/S、HC-49U/S．SMD、UM-1、UM-5及柱狀晶體等。
    HC-49U/S．SMD晶振為準表面貼裝型產品，適用于各類超薄型、小型電腦及電子設備中。

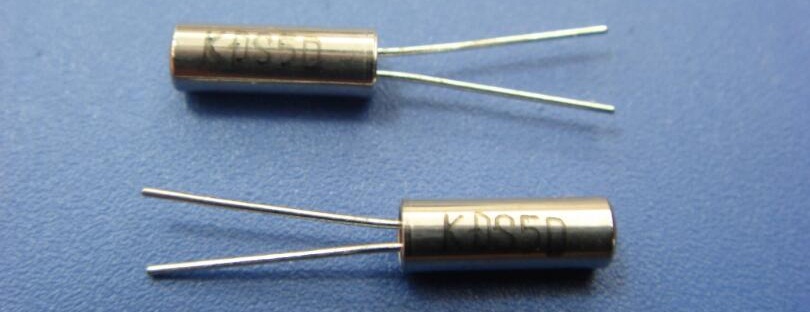

    柱狀石英晶體諧振器適用于空間狹小的穩頻計時電子產品如計時器、電子鐘、計算器等。
    UM系列產品主要應用于移動通訊產品中，如BP機、移動手機等。
    HC-49U適用于具有寬闊空間的電子產品如通信設備、電視機、電話機、電子玩具中。
    HC-49U/S適用于空間高度受到限制的各類薄型、小型電子設備及產品中。
    濾波電路中的應用
    應用于濾波電路中時，除通常的規定外，更應注意其等效電路元件的數值和誤差以及寄生響應的位置和幅度，由于濾波晶體設計的特殊性，所以用戶選購時應特別說明。
    晶體電阻
    對于同一頻率，當工作在高次泛音振動時其電阻值將比工作在低次振動時大。
    工作溫度范圍與溫度頻差,在提出溫度頻差時，應考慮設備工作引起的溫升容限。
    當對溫度頻差要求很高，同時空間和功率都允許的情況下，應考慮恒溫工作，恒溫晶體振蕩器就是為此而設計的。
    激勵電平的影響
    一般來講，AT切晶體激勵電平的增大，其頻率變化是正的。激勵電平過高會引起非線性效應，導致可能出現寄生振蕩；嚴重?zé)犷l漂；
    現在對于音叉晶振你有更深刻的了解了嗎，還有對49SMD石英晶振這顆假貼片晶振又是否有更好的了解呢？常用的49S晶振和49SMD晶振有日本進口晶振的大真空KDS晶振的AT-49晶振、SMD-49晶振和西鐵城HC-49U-S晶振及貼片，當讓還有臺產晶振了，最常用的是TXC晶振的HC-49SSMD晶振等。
