- 產品型號：86813060
- 頻率：1.25MHZ~80.0MHZ

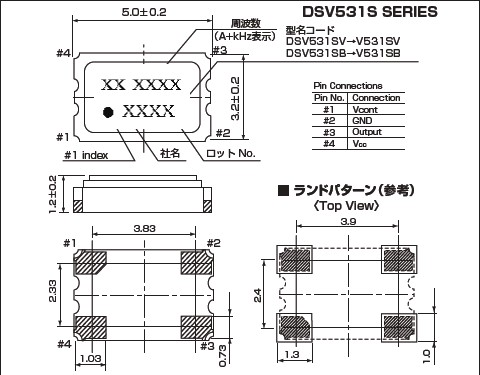

- 尺寸：5.0*3.2mm
- 產品介紹：體積為常見常用的5032mm尺寸,"1XVC016000VB"厚度1.2mm,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用...
-

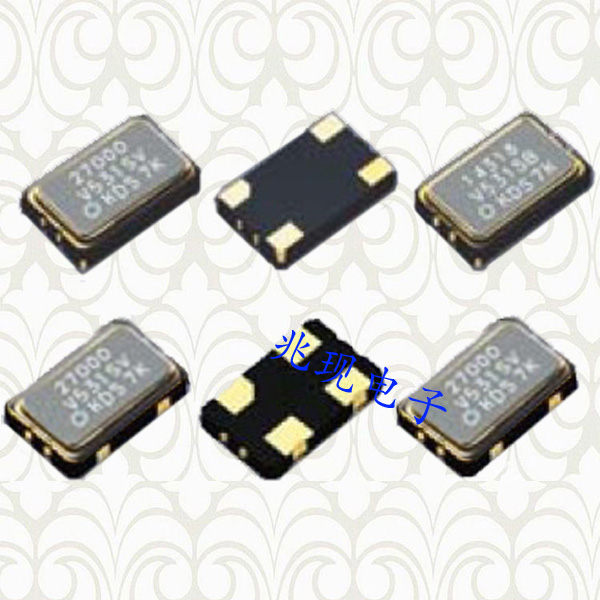

進口晶振DSV531S,石英晶體振蕩器,KDS大真空經銷商,1XVC016000VB
KDS.jpg)
進口晶振DSV531S,石英晶體振蕩器,KDS大真空經銷商,體積為常見常用的5032mm尺寸,厚度1.2mm,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛,小型SMD-VCXO晶振,"1XVC016000VB"雖然小型但確保充足的可變量,頻率發生線性變化的模擬類型VCXO壓控晶振,用途:DVD,數字TV,STB,ADSL,寬帶調制解調器,基干傳輸用,調制解調器,ADSL網絡控制器,無線基站,程控交換設備智能手機,筆記本晶振等.
.jpg)
| 規格 | 符號 | DSV531SV,DSV532SV | DSV531SB,DSV532SB |
| 輸出頻率范圍 | fo | 1.25~80MHz | 5~50MHz |
| 電源電壓 | Vcc | +3.3V±0.3V | +5.0V±0.5V |
| 頻率制御電壓 | Vcont | +1.65V±1.65V | +2.5V±2.0V |
| 保存溫度范圍 | T_stg | －40 ～ +85℃ | |
| 工作溫度范圍 | T_use | －10 ～ +70℃ | |
| 頻率可變范圍 | f_cont | ±100×10-6 min.[Positive Slope] | |
| 輸出負荷 | L_cmos | 15pF | |
| 0水平電壓 | VOL | Vcc ×0.1 max | |
| 1水平電壓 | VOH | Vcc ×0.9 min | |
| 相位噪音 | tpj | 1ps max.（10≤fo<40MHz,fo offset：12kHz~5MHz,Fo≥40MHz,fo offset：12kHz~20MHz） | |
| 封裝 | — | 1000pcs./reel （Φ180） | |
.jpg)
.jpg)
.png)
經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. "1XVC016000VB"以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和 厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當?shù)脑O計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.
