- 產品型號：7144526
- 頻率：16.93MHZ
- 尺寸：10.0X10.0mm詳情請瀏覽PDF
- 產品介紹：陶瓷諧振器,陶瓷諧振器,ZTT三腳陶瓷晶振,16.93M陶振,陶瓷晶振是一種壓電元器件,類似于石英晶振,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號...
-

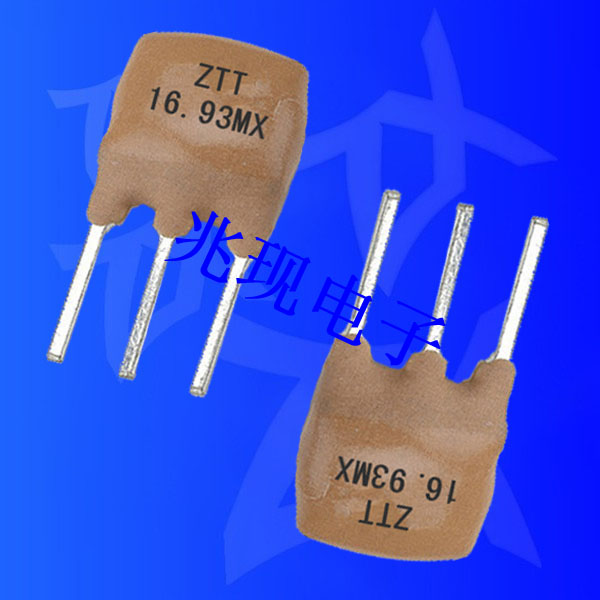

陶瓷諧振器,陶瓷諧振器,ZTT三腳陶瓷晶振,16.93M陶振
.jpg)
| 陶瓷諧振器產品測試規格 | 16.93MHz±0.3% | ||
| 陶瓷晶振：測試 MEASUREMENT | |||
| 1 |
測試條件 MEASUREMENT CONDITION |
參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。 |
|
| 2 |
電路和儀器測試 Measurement Circuit and Equipment |
振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency. |
|
|
3 |
測試電路 MEASUREMNT CIRCUIT |
 Clc2：15pfIC：TC74HCU04P R：1MΩ X：Ceramic Resonator VDD：+5V |
|
| ITEM | SPECIFICATION | ||
| 振動頻率變化 Osculation Frequency change | △F/FO≤0.3%MAX | ||
| 諧振阻抗 Resonant Impedance | △Zr≤5Vro | ||
| 耐壓 WITHSANDING VOITANGE | 100VDC | ||
品特點分隔圖片(1).jpg)
ZTT三腳陶瓷晶振,陶瓷諧振器,16.93M陶振,陶瓷晶振是一種壓電元器件,類似于石英晶振,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.ZTT陶瓷晶振系列是在原有的ZTA晶振內部添加了內置負載電容,引線腳于原來的二腳演變成三腳直插式,這樣一來減去了外部線路設計時可以省去電容部分,大大減少了線路空間,且可減少元器件的數量,增加穩定性,減小尺寸,為電路設計者們提供了非常的方便,并且外形尺寸也沒有太大的改變.此規格的頻率范圍在 2.0 MHz 至 60.00 MHz,頻率公差為 ±0.5%,±0.3%.產品被廣泛應用于家用電器以及電腦周邊數碼產品等：熱門產品有鼠標鍵盤,電話機,記頻器,血壓計,溫度控制器等產品.
