首頁數碼電子CTS晶振,進口晶振,石英晶振,GA532晶振

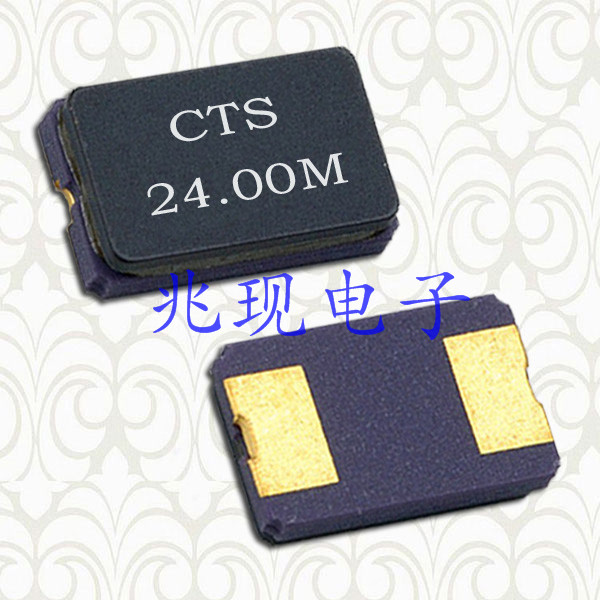

CTS晶振,進口晶振,石英晶振,GA532晶振

產品型號：8566093
頻率：8~120MHZ
尺寸：5.0*3.2mm
產品介紹：貼片晶振本身體積小,超薄型石英晶體諧振器,產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

GA532無源晶振,CTS二腳貼片諧振器,石英晶振,5032mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

CTS晶振規格參數	型號GA532
頻率范圍	8.0~120.0MHZ
頻率穩定度公差	±20 ppm, ±30 ppm, ±50 ppm
工作溫度范圍	-40℃to~+150℃
等效串聯電阻	100 Ohms maximum,80 Ohms maximum,60 Ohms maximum
負載電容	8pF, 12pFSeries standard
激勵功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
絕緣電阻(@直流100 v)	500M Ohms minimum
儲存溫度范圍	-40°C to +125°C

為了滿足應用面需求而言, 石英晶體振蕩器內部的振蕩線路有以基本波或三倍頻不同方式. 若要達到數佰兆赫的輸出頻率時, 振蕩線路后級可以采用鎖相回路方式或倍頻方式, 將較低頻率的石英振蕩頻率提升. 對于輸出端的輸出準位及輸出波形也有各類不同需求,如CMOS, LVPECL, LVDS…..等. 這些規格都要仔細的定義.

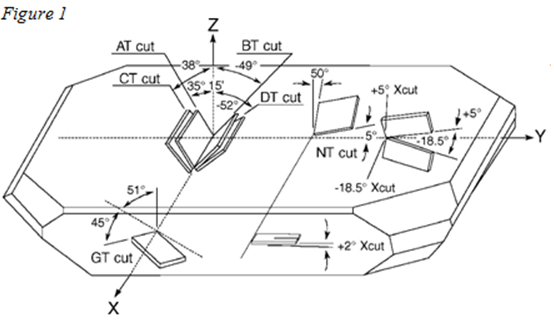

在A(yíng)T切割角度的石英晶體共振子主要是以厚度剪切振蕩模態存在. 石英晶體在共振時, 除了基本波振蕩之外, 高階的倍頻共振也與基本波振蕩同時存在于石英晶體的電極區域之間. 但是, 由于壓電材料的電極是電氣相位相反的振動環境, 所以, 祇有奇數倍(odd number)的高頻倍頻可以發生, 偶數倍(even number)的倍頻共振在石英晶體共振子是不會存在的(圖十).

以AT切割角度的厚度剪切振蕩模態的設計, 一般是采用攝氏25度作為參考溫度點的頻率來定義在工作環境溫度范圍內的頻率變動的穩定性. 在定義這項頻率對溫度穩定性參數的同時, 也應該一同規范出相對應的工作環境溫度范圍(Operation Temperature Range)

石英頻率組件頻率對溫度穩定性的特性, 亦如同公稱頻率誤差一樣, 是以ppm或是以% 為計量單位. 組件的頻率溫度特性曲線與石英的切割角度, 振蕩模態, 表面處理及外型尺寸都有很大的關系. 除此之外, 振蕩線路上的負載電容(CL), 驅動功率(drive level)的特性, 也會影響到振蕩線路輸出頻率對溫度變化的穩定性.
