- 產品型號：85102731
- 頻率：2.000~40.000M

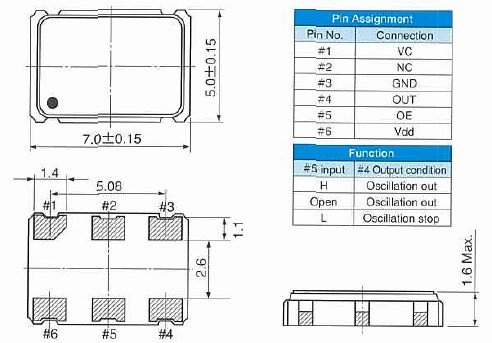

- 尺寸：7.0*5.0mm
- 產品介紹：壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振...
-

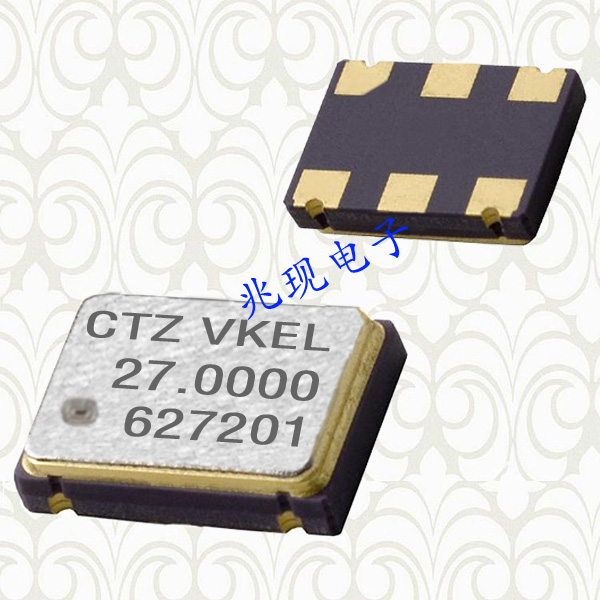

有源晶振CSX-750V,壓控晶體振蕩器,西鐵城石英晶體振蕩器
有源晶振CSX-750V,壓控晶體振蕩器,西鐵城石英晶體振蕩器,高穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,壓控晶振(VCXO),壓控晶振基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.
.jpg)
| 項目 | CSX-750VJ(*)M | CSX-750VK(*)L | |
| 標準頻率 | 2.000MHz ~ 40.000MHz | ||
| 電源電壓 | Vdd：5.0V±0.5V | Vdd：3.3V±0.3V | |
| 頻率公差 | B: ±50ppm, C: ±100ppm, E: ±50ppm(-40℃ ~ +80℃),F: ±100ppm(-40℃ ~ +80℃) | ||
| 工作溫度 | -20℃ ~ +70℃ (-40℃ ~ +85℃) | ||
| 儲存溫度 | -55℃ ~ +125℃ | ||
| 牽引范圍 | M: ±100ppm Min./Vc=2.5±2.0V | L: ±90ppm Min./Vc=1.65±1.65V | |
| 頻率控制電壓 | 2.5±2.0V（at 25℃） | 1.65±1.65V（at 25℃） | |
| 電流消耗 | 15mA Max | 10mA Max | |
| 禁用電流 | 10mA Max | 6mA Max | |
| 線性 | 10% Max | ||
| CMOS工作電平（1/2 Vdd） | 45 ~ 55% | ||
| 輸入電壓 | VOH | Vdd — 0.4V Min | |
| VOL | 0.4Vdd Max | ||
| 輸出負載 | CMOS 30pF Max | ||
| 上升和下降時間 | 6 nsec Max | ||
| 啟動時間(tr,tf) | 4msec Max | ||
| 調制帶寬 | 15kHz Min. （Gain—3dB） | ||
| 相位噪聲 | -120dVc/Hz Max.（Offset 1kHz） | ||
.jpg)
.jpg)
石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.
電子元件行業,全球百強企業,【西鐵城晶振】品牌,主要在中國梧州生產石英水晶振子,石英晶體振蕩器,石英水晶發振器,音叉型石英晶體諧振器32.768K系列水晶產品,西鐵城貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合Rohs標準.
西鐵城株式會社積極保護生態環境,不僅制訂了一系列的環境保護方針,而且壓電材料用于部分發動機燃燒壓力傳感器,車載全面開發和排氣的并入和燃料效率方面環境產品汽車行業的另一個貢獻為目標工作.具有高附加值的產品要向市場決定繼續的遠大抱負.為了實現這一夢想每個人的挑戰精神為原動力的開拓新的價值創造的貢獻..jpg)
