- 產品型號：27637015
- 頻率：1.0MHZ~60.0MHZ
- 尺寸：7.0*5.0mm
- 產品介紹：壓控振蕩器(VCXO),輸出頻率1.000 MHz到60.000 MHz之間,出色的低相位噪聲和抖動,三態功能,主要應用于調制解調器,ADSL網絡控制器,無線基站,程控交換設備智能手機,筆...
-

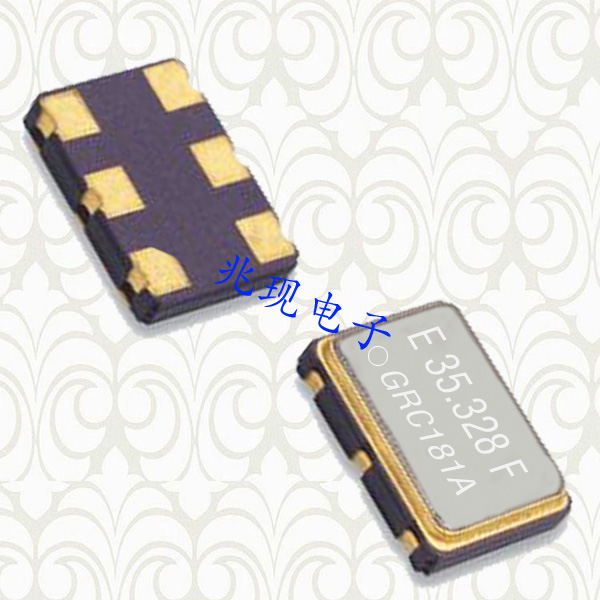

愛普生VG-4231CA晶振,壓控晶體振蕩器,石英晶振
愛普生.jpg)
愛普生VG-4231CA晶振,壓控晶體振蕩器,石英晶振,壓控晶振(VCXO),貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.輸出頻率1.000 MHz到60.000 MHz之間,出色的低相位噪聲和抖動,三態功能,主要應用于調制解調器,ADSL網絡控制器,無線基站,程控交換設備智能手機,筆記本晶振等,符合RoHS/無鉛.
.jpg)
| 項目 | 符號 | VG-4231CA | VG-4232CA | 條件 | |
|---|---|---|---|---|---|
| 輸出頻率范圍 | f0 | 1.000MHz to 60.000MHz | 60.001MHz to80.000MHz | 請聯系我們以便獲取其它可用頻率的相關信息。 | |
| 電源電壓 | VCC |
H:5.0V ±0.5V, C:3.3V ±0.3V |
C:3.3V ±0.165V | ||
| 壓控電壓 | VC |
H:2.5V ±2.0V, C:1.65V ±1.5V |
1.65V ±1.65V | ||
| 儲存溫度 | T_stg | -40°C to +125°C | -55°C to +125°C | 裸存 | |
| 工作溫度 | T_use | 如下表所示 | |||
| 頻率穩定度 | f_tol | 如下表所示 | VC=2.5V(**H),VC=1.65V(**C) | ||
| 功耗 | ICC |
H:20mA Max, C: 10mA Max. |
35mA Max. | 無負載條件 | |
| 輸出禁用電流 | I_dis |
H:15mA Max, C: 7mA Max. |
25mA Max. | OE=GND | |
| 頻率控制范圍 | F_cont | R:±130 × 10-6 | - | ||
| 絕對頻率控制范圍 *1 | APR |
D:±80 × 10-6 Min, G:±65 × 10-6 Min. |
±50 × 10-6 Min. | ||
| 調制特性 | BW | 15kHz Min. | 5kHz Min. | ±3dB（at 1kHz） | |
| 輸入電阻 | Rin | 50kΩ Min. | 80kΩ Min. | F或T類型 | DC極 |
| H:- , C:10MΩ Min. | - | M或Z類型 | |||
| 頻率變化極 | - | 正極 | |||
| 占空比 | SYM | 40% to 60% | 45% to 55% | CMOS負載:50% VCC極 | |
| 輸出電壓 | VOH | VCC-0.4V Min. | 90% VCC Min. | IOH =-4mA(**H),IOH=-0.8mA(**C) | |
| 0.4V Max. | 10%VCC Max. | IOL = 4mA(**H ),IOL=3.2mA(**C) | |||
|
輸出負載條件 (CMOS) |
L_CMOS | 15pF Max. | CMOS負載 | ||
| 輸入電壓 | VIH | 70% VCC Min. | OE 終端 | ||
| VIL | 30% VCC Max. | ||||
| 上升/下降時間 | tr / tf | 4ns Max. | 5ns Max. |
CMOS負載: 20% VCC to 80% VCC極 |
|
| 振蕩啟動時間 | t_str | 10ms Max. | 在90% VCC 時，所需時間為0秒 | ||
| 頻率老化 | f_aging | ±10 × 10-6 Max. *2 | 頻率穩定度包含 | +25°C,10年 | |
.jpg)
.jpg)
.png)
大部份的石英晶體產品是用于電子線路上的參考頻率基準或頻率控制組件, 所以, 頻率與工作環境溫度的特性是一個很重要的參數. 事實上, 良好的頻率與溫度(frequeny versus temperature)特性也是選用石英做為頻率組件的主要因素之一. 經由適當?shù)亩x及設計, 石英晶體組件可以很容易的就滿足到以百萬分之一 (parts per million, ppm) 單位等級的頻率誤差范圍. 若以離散電路方式將LCR零件組成高頻振蕩線路, 雖然也可以在小量生產規模達到所需要的參考頻率信號誤差在ppm或sub-ppm等級要求, 可是這種方式無法滿足產業要達到的量產規模.
愛普生1.jpg)
除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景.愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一.
境保護方針.jpg)
1992年愛普生收到第一個連續六次平流層臭氧保護獎(包括企業和個人獎項)從美國環境保護署(EPA)的識別公司的CFC-elimination計劃和個人成就.Tsuneya中村,精工愛普生主席評論道,“當人們意識到氟利昂破壞臭氧層,我們很快決定階段他們的操作.首先,我不認為這個決定是大不了的.只后,當我們被選為這個榮譽,是我們完成了黎明在我所做的.志愿者項目出現了整個愛普生集團培養與當?shù)厣鐓^(qū)和諧.美國1993年,愛普生,Inc .(EAI)贏得了減少廢物獎從加州的志愿者沿海清理程序以及減少廢物的努力.
.jpg)
