首頁進口晶振愛普生晶振SG5032VAN 125.000000M-KEGA3/有源差分LVDS/6腳

SG5032VAN 125.000000M-KEGA3/有源差分LVDS/6腳

產品型號：53951764
頻率：73.5MHZ-700MHZ

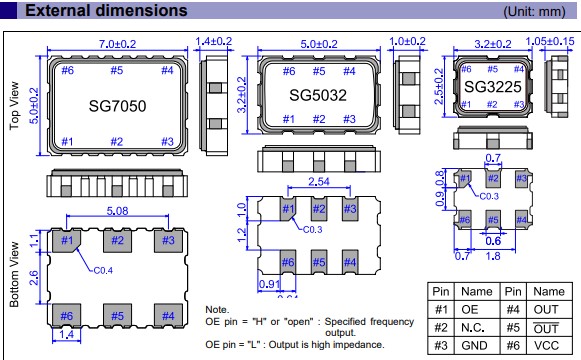

尺寸：5.0mm*3.2mm
產品介紹：日本EPSON晶振公司正在開發和制造精密差分振蕩器.設施,而簡單的水晶諧振器,時鐘振蕩器和濾波器以及天線.從客戶產品開發過程的第一步深入技術支持在整個客戶的LVDS...

日本愛普生晶振公司積極追求領先的晶體和振蕩器技術,專注于會議客戶的需求. 這確保客戶獲得最具成本效益的頻率管理石英晶振產品在當今全球市場上可用. 愛普生晶振產品具有精確的頻率容穩定性好,頻率范圍寬,封裝更小,相位噪聲低,抖動小等優點,最重要的是,他們以非常有競爭力的成本滿足或超越客戶的規格.貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.X1G004261002012

日本EPSON晶振公司正在開發和制造精密差分振蕩器.設施,而簡單的水晶諧振器,時鐘振蕩器和濾波器以及天線.從客戶產品開發過程的第一步深入技術支持在整個客戶的LVDS差分晶振產品生命周期中繼續保持兩個應用工程團隊總部設在日本, 中國這地點也都有故障分析實驗室配備現代化的測試設備,使公司能夠?qū)崟r(shí)響應客戶的需求.有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體振蕩器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.SG5032VAN 125.000000M-KEGA3/有源差分LVDS/6腳X1G004261002012

項目	符號	規格		條件/備注
		LV-PECL	LVDS X1G004261002012
		SG3225EAN SG5032EAN SG7050EAN	SG3225VAN SG5032VAN SG7050VAN

輸出頻率范圍	f₀	73.5MHZ至700MHZ		有關可用頻率，請與我們聯系。
電源電壓	V_直流	K ： 2.5 V 至 3.3 V		V_直流 = ±10 %
儲存溫度	T_stg	-40 °C 至 +125 °C		作為裸產品存儲。
工作溫度	T_use	B ： -20 °C 至 +70 °C G ： -40 °C 至 +85 °C
頻率公差	f_tol	C： ±20 × 10-6 E： ±30 × 10-6
		D： ±50 × ^10-6
電流消耗	_CC	最大 65 mA	最大 30 mA	OE = V_CC
				L_ECL = 50 Ω 或 L_LVDS = 100 Ω
				f₀ = 700 MHz
禁用電流	I_dis	最大 20 mA		OE = 接地
對稱	SYM	45 % 至 55 %		在輸出交叉點
輸出電壓	V_OH	V C_C- 1.0 V 至 V_CC- 0.8 V	-	直流特性
	VOL	V CC - 1.78 V 至 V_{CC -}1.62 V	-
輸出電壓	_VOD	-	250 mV 至 450 mV	在_{OD1中，在OD2}中	直流特性
（LVDS）	dVOD	-	最大 50 mV	dV_OD = \|V OD1 - V_OD2 \|
	VOS	-	1.15 V 至 1.35 V	在 OS1 中，在_OS2 中
	dVOS	-	最大 150 mV	dV_{操作系統} = \|在操作系統 1 中 -_{在操作系統 2} 中 \|
輸出負載條件	L_ECL	50歐姆	-	端接至 V_CC -2.0 V
（ECL）/（LVDS）	L_LVDS	-	100歐姆	在輸出到輸出之間連接
輸入電壓	_VIH	最小 70 %_{V CC}		OE 終端
	VIL	最大 30 %_{V CC}
上升時間/下降時間	T_r/t_f	最大 350 ps	-	在 20 % 和 80 % 之間（V_OH- V_OL)
		-	最大 300 ps	介于差分輸出峰峰值電壓的 20% 和 80% 之間。
啟動時間	t_str	最大 3 毫秒		最小電源電壓下的時間為 0 s
相位抖動	tPJ	最大 0.6 ps *1		偏移頻率： 12 kHz 至 20 MHz
頻率老化	f_aging	±5 × ^10-6 /年最多		+25 °C ， V_CC= 2.5 V 或 3.3V

深圳市壹兆電子科技有限公司
聯系人：龔成

電話：0755--27876236
QQ：769468702
手機：13590198504
郵箱:zhaoxiandz@163.com
網站:http://m.qglg.com.cn/

SG5032VAN 125.000000M-KEGA3/有源差分LVDS/6腳

晶振產品編碼	晶振型號	頻率	長寬高尺寸	輸出	溫度	PPM	電壓
X1G0028610002	VG-4231CB	54.000000 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-20 to 70 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610003	VG-4231CB	57.272727 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-20 to 70 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610004	VG-4231CB	56.750000 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-20 to 70 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610005	VG-4231CB	57.000000 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-20 to 70 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610007	VG-4231CB	27.000000 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610008	VG-4231CB	16.111888 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-20 to 70 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610009	VG-4231CB	24.545454 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-20 to 70 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610010	VG-4231CB	16.128000 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-20 to 70 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610011	VG-4231CB	24.570000 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-20 to 70 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610013	VG-4231CB	10.000000 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610024	VG-4231CB	79.075000 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610042	VG-4231CB	40.965000 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0028610051	VG-4231CB	25.000000 MHz	5.00 x 3.20 x 1.20 mm	CMOS	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0036910021	VG-4512CA	148.351600 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-20 to 70 °C	+/-100 ppm	3.135 to 3.465 V
X1G0036910022	VG-4512CA	148.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-20 to 70 °C	+/-100 ppm	3.135 to 3.465 V
X1G0036910034	VG-4512CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-100 ppm	3.135 to 3.465 V
X1G0036910113	VG-4512CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0036910114	VG-4512CA	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-20 to 70 °C	+/-50 ppm	3.135 to 3.465 V
X1G0036910115	VG-4512CA	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-20 to 70 °C	+/-50 ppm	3.135 to 3.465 V
X1G0036910116	VG-4512CA	157.286400 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0036910134	VG-4512CA	153.600000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0037710002	VG-4501CA.	122.880000 MHz	7.00 x 5.00 x 1.60 mm	CMOS	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0039210002	VG-4232CA	61.440000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041411001	VG-4513CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041411002	VG-4513CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	3.135 to 3.465 V
X1G0041411004	VG-4513CA	153.600000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	3.135 to 3.465 V
X1G0041411006	VG-4513CA	148.351648 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041411007	VG-4513CA	153.600000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041411011	VG-4513CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-100 ppm	3.135 to 3.465 V
X1G0041411012	VG-4513CA	148.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041411013	VG-4513CA	155.520000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041411014	VG-4513CA	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041411017	VG-4513CA	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041411018	VG-4513CA	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041411019	VG-4513CA	155.520000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	3.135 to 3.465 V
X1G0041411020	VG-4513CA	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	3.135 to 3.465 V
X1G0041411602	VG-4513CA	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041510003	VG-4513CB	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041510004	VG-4513CB	153.600000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041510007	VG-4513CB	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041510009	VG-4513CB	153.600000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	3.135 to 3.465 V
X1G0041510013	VG-4513CB	125.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0041510016	VG-4513CB	156.250000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0044010008	VG2520CAN	30.720000 MHz	2.50 x 2.00 x 0.70 mm	CMOS	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0044010011	VG2520CAN	27.000000 MHz	2.50 x 2.00 x 0.70 mm	CMOS	-40 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1G0045411003	VG7050EAN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C	+/-0 to +/-180 ppm	2.970 to 3.630 V
X1G0045411005	VG7050EAN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C	+/-0 to +/-180 ppm	2.970 to 3.630 V
X1G0045411007	VG7050EAN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C	+/-0 to +/-180 ppm	2.970 to 3.630 V
X1G0045510003	VG7050EBN	698.812335 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	2.970 to 3.630 V
X1G0045510004	VG7050EBN	794.727753 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	2.970 to 3.630 V
X1G0045510007	VG7050EBN	693.482990 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	2.970 to 3.630 V
X1G0045510008	VG7050EBN	698.812300 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C	+/-100 ppm	2.970 to 3.630 V
X1G0045611003	VG7050ECN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C	+/-0 to +/-180 ppm	2.970 to 3.630 V
X1G0045611005	VG7050ECN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C	+/-0 to +/-180 ppm	2.970 to 3.630 V
X1G0045611007	VG7050ECN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	-40 to 85 °C	+/-0 to +/-180 ppm	2.970 to 3.630 V
X1M0003910017	EV1409EAN	1986.819000 MHz	14.00 x 9.00 x 2.60 mm	LV-PECL	-10 to 85 °C	+/-50 ppm	3.135 to 3.465 V
X1M0004010000	EV1409SAN		14.00 x 9.00 x 2.60 mm	Sine wave	-10 to 85 °C	+/-50 ppm	3.135 to 3.465 V
