- 產品型號：93583532
- 頻率：12.0MHZ~48.0MHZ

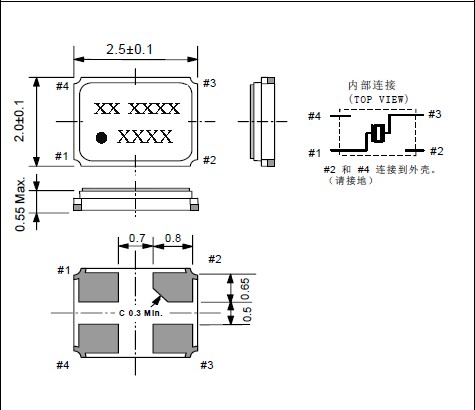

- 尺寸：2.5*2.0mm

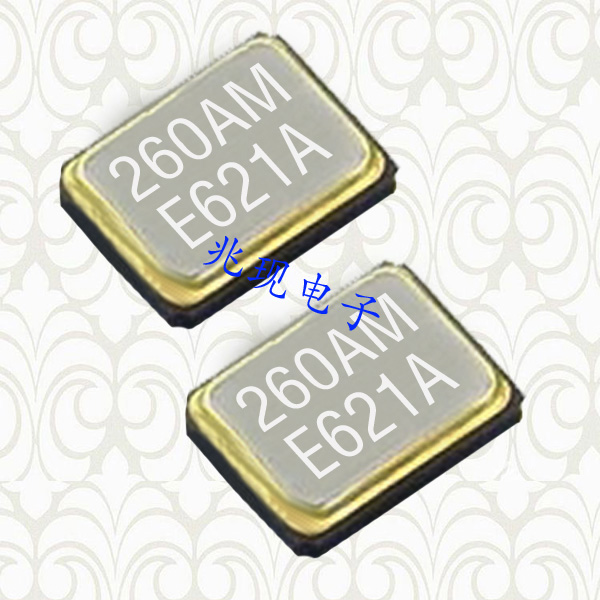

- 產品介紹：超小型,薄型,質地輕的表面貼片型石英晶體諧振器,“FA-20H 32.0000MF20X-K3”,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluet...
-
愛普生晶振,進口晶振,貼片晶振,FA-20H晶振,FA-20H 32.0000MF20X-K3
愛普生FA-20H晶振,石英晶體諧振器,無線藍牙晶振,“FA-20H 32.0000MF20X-K3”小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| 用于RF參考 | 用于時鐘 | |||
| 額定頻率范圍 | f_nom | 12.000MHz ～ 48.000MHz |
基頻 請聯系我們以便獲取其它可用頻率的相關信息。 |
|
| 儲存溫度范圍 | T_stg | -40°C ～ +125°C | 裸存 | |
| 工作溫度范圍 | T_use | -40°C ～ +85°C | ||
| 激勵功率 | DL | 100μW Max. | 200μW Max. | 推薦:1μW ～ 100μW |
| 頻率公差 | f_tol |
±10 × 10-6～ ±30 × 10-6 可用 *1 |
±30 × 10-6 | +25°C,請聯系我們以便獲取相關信息。 |
| 頻率溫度特征 | f_tem |
±10 × 10-6～ ±30 × 10-6 可用 *1 |
±30 × 10-6 |
-20°C ～ +75°C, 請聯系我們以便獲取相關信息。 |
| 負載電容 | CL | 6pF ～ ∞ | 可指定。 | |
| 串聯電阻（ESR） | R1 | 如下表所示 | -20°C ～ +75°C | |
| 頻率老化 | f_age | ±1 × 10-6 ～ ±3 × 10-6 / 年 Max. *1 | +25°C,第一年 | |
.jpg)
.jpg)
.png)
“FA-20H 32.0000MF20X-K3”大部份的石英晶體產品是用于電子線路上的參考頻率基準或頻率控制組件, 所以, 頻率與工作環境溫度的特性是一個很重要的參數. 事實上, 良好的頻率與溫度(frequeny versus temperature)特性也是選用石英做為頻率組件的主要因素之一. 經由適當的定義及設計, 石英晶體組件可以很容易的就滿足到以百萬分之一 (parts per million, ppm) 單位等級的頻率誤差范圍. 若以離散電路方式將LCR零件組成高頻振蕩線路, 雖然也可以在小量生產規模達到所需要的參考頻率信號誤差在ppm或sub-ppm等級要求, 可是這種方式無法滿足產業要達到的量產規模. 石英組件的頻率對溫度特性更是離散振蕩線路無法簡易達成的. 在(圖四) 中提供了數種不同的石英晶體切割角度的頻率對溫度特性曲線.
“FA-20H 32.0000MF20X-K3”EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — Toyocom）運用長年積累的培育人工石英以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件：定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.
“FA-20H 32.0000MF20X-K3”愛普生使用其“E-Chem”化學數據管理系統集中在愛普生網站跟蹤信息化學物質使用世界各地.我們正處于持續的努力減少使用化學物質的數量和適度排放污染物的釋放和轉移登記(PRTR)物質和揮發性有機化合物(VOC).使用2006財政年度排放量為基準,所有愛普生2014財年業務單位管理和滿足他
