移動通信內最小最新溫補晶振
移動通信內最小最新溫補晶振
京瓷株式會社企業好消息不斷，最近發出消息，應用到移動通信最終端的石英晶體振蕩器“溫補晶振”目前全球晶體行業最小最新的一顆、體積相當于最早期的千分之一那么大，如果是不小心掉在地下你還得用放大鏡才能找得著，此款溫補振蕩器是專門為目前高速發展的通信市場而開發的。

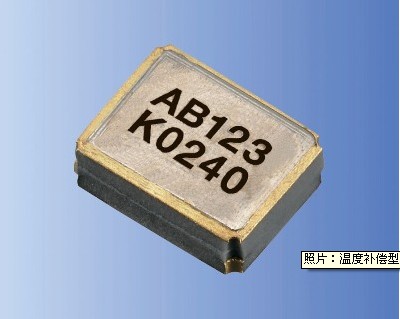

晶體元件的專業生產商 —— 京瓷晶體元件株式會社日前成功研發出新型溫度補償型石英晶體振蕩器（TCXO）“KT1612”，以世界上最小（1.6×1.2mm）尺寸，實現了業內最高水準的低相位噪音特性。本產品是用于智能手機等移動終端的電子部件，從本月起提供樣品，并且在2013年前批量生產。
| 名稱 | 溫度補償型晶體振蕩器（TCXO） KT1612 |
| 用途 | 手機、GPS等無線通信設備的基準信號源 |
| 外形尺寸 | 1.6×1.2mm (長×寬)、產品最大高度0.7mm |
| 樣品提供 | 2012年9月起 |
| 頻率 | 16.369MHz、19.2MHz、26MHz、38.4MHz、52MHz |
名稱 溫度補償型晶體振蕩器（TCXO） KT1612
用途 手機、GPS等無線通信設備的基準信號源
外形尺寸 1.6×1.2mm (長×寬)、產品最大高度0.7mm
樣品提供 2012年9月起
頻率 16.369MHz、19.2MHz、26MHz、38.4MHz、52MHz■產品特點
1．世界上最小的TCXO
與本公司過去產品相比，面積減小了40%，尺寸為世界最小的1.6×1.2mm。京瓷晶體元件株式會社在移動終端用TCXO晶振方面的市場份額位居首位※2，此次，運用多年來積累下來的“晶體元件小型化技術”研發出本產品。

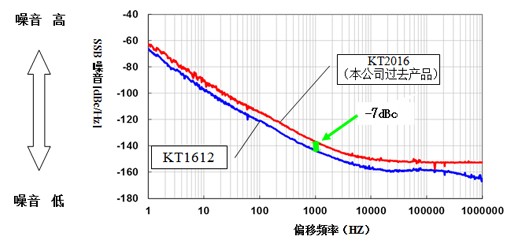

2．業內最高水準的低相位噪音特性
利用獨有的電路設計，將相位噪音特性（振蕩頻率的不穩定性）比本公司的過去產品降低了7dBc（26MHz＠1kHz 偏移頻率），達到業內最高水準。相位噪音在高速無線通信領域是出現傳輸錯誤的根源，因此，對降噪措施而言它是非常重要的特性。本產品為減輕智能手機等高速大容量無線通信領域中降噪設計的難度、以及實現高品質的數據通信做出貢獻。
3．通過待機模式節省電耗
本產品可通過選配項“啟用/禁用”功能控制電耗。當設定為禁用狀態時，消耗電流可控制在1µA以下非常低的水平，有助于延長電池的使用壽命，降低石英晶振環境負荷。
4．環保性能
本產品是無鉛產品，符合RoHS標準和歐洲REACH法規。
■研發背景
近年來，隨著智能手機等移動終端功能的不斷完善，所需零件數量不斷增多。另外，為了延長待機時間，逐漸開始采用大容量電池，因此，需要用更小、更薄的零部件來節省安裝空間。而且，為了避免相位噪音導致傳輸錯誤，新一代高速通信規格要求降低TCXO的相位噪音。
本次研發的新型京瓷晶振TCXO“KT1612”，將通過節省安裝空間以及高品質高速無線通信，為日益發展的高速大容量數據的無線通信領域做出貢獻。
參考：
■TCXO“KT1612”的規格
|
外形尺寸 |
1.6×1.2mm (長×寬)、產品高度0.7(max)mm |
|
頻率 |
16.369MHz、19.2MHz、26MHz、38.4MHz、52MHz |
|
工作溫度范圍 |
-30 ～ +85℃ |
|
頻率溫度特性（-30 ～ +85℃） |
+/-0.5ppm (相對 25℃時的頻率的偏差) |
|
頻率偏差-負荷 |
+/-0.1ppm |
|
頻率偏差-電源電壓 |
+/-0.2ppm |
|
工作電源電壓 |
1.68V～3.45V |
|
輸出電壓 |
0.8Vp-p min（負荷10kΩ/10pF） |
|
消耗電流（26MHz） |
最大1.5mA |
